雙達燃氣閘閥生產執行標準：
1、設計與制造：API 600
2、法蘭尺寸：ANSI B16.5
3、結構長度：ANSI B16.10
4、壓力~溫度：ANSI B16.34
5、檢驗與試驗：API 598
燃氣閘閥相關標準作用
燃氣閘閥 產品性能規范：
壓力等級 | 常溫試驗壓力（MPa） | 適用溫度 | 適用介質 | |||||
殼體試驗 | 左密封 | 右密封 | 低壓氣密封 | 普通型 | 抗硫型 | |||
公稱壓力 | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29~121℃或按用戶要求 | 石油、天然氣、水等非腐蝕性介質 | 含H2S、Co2的石油、天然氣、水等腐蝕性介質 |
2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||
4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||
6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||
磅級（Lb） | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||
300 | 7.5 | 5.5 | 5.5 | 0.6 | ||||

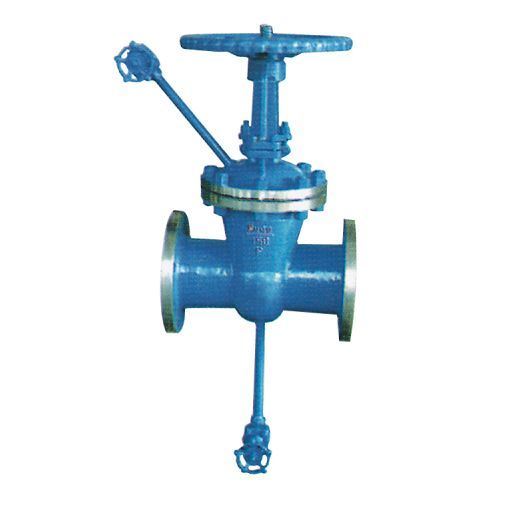

Z41H型帶吹掃孔閘閥
燃氣閘閥 產品零部件材質：
序號 | 零件名稱 | 材料 |
1 | 排污堵頭 | 25 |
2 | 閥體 | WCB |
3 | 閘板 | 16Mn+ENP |
4 | 閥座 | 16Mn |
5 | O形圈 | NBR |
6 | 密封圈 | PTFE |
7 | 閥桿螺母 | ZQAL9-4 |
8 | 閥桿 | 1Cr13 |
9 | 墊片 | 柔性石墨+1Cr18Ni9 |
10 | 閥蓋 | WCB |
11 | 雙頭螺柱 | 35CrMo |
12 | 螺母 | 45 |
13 | O形圈 | NBR |
14 | 軸承 | 組件Package |
15 | 對開環 | 45 |
16 | 內六角螺釘 | 35 |
17 | 鍵 | 45 |
18 | 開關指示器 | PTFE+1Cr18Ni9 |
19 | 手輪 | Q235A |
20 | 螺母 | 35 |
